Klasifikasi Konektor Kabel Komunikasi
1. Klasifikasi berdasarkan jenis kabel
Konektor kabel koaksial
Jenis: BNC, TNC, SMA, tipe F, tipe N, dll.
Fitur: Digunakan untuk transmisi sinyal RF, kinerja pelindung yang baik, kemampuan interferensi anti - yang kuat.

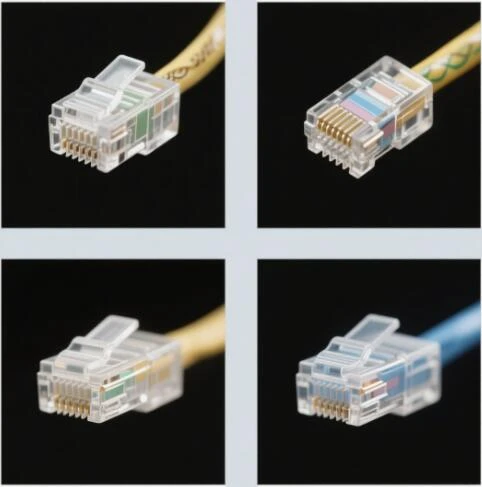

Konektor pasangan terpelintir
Jenis: RJ45 (kabel jaringan), RJ11 (saluran telepon).
Fitur: Digunakan untuk sistem Ethernet dan telepon, biaya rendah, mudah dipasang.

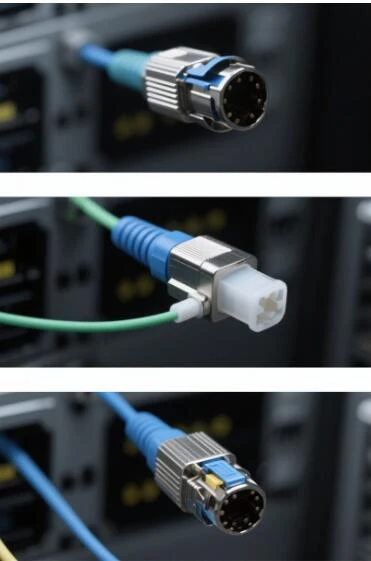

Konektor serat optik
Jenis: FC, SC, LC, ST, MPO/MTP.
Fitur: Bandwidth Tinggi, Kehilangan Rendah, Cocok Untuk Jarak Long -, High - Komunikasi Kapasitas.
2. Klasifikasi dengan metode koneksi
Konektor Mekanik: Ditetapkan dengan crimping atau threading fisik (seperti RJ45, BNC).
Fusion Connector: High - Fusi suhu splicer fusi serat optik, kehilangan sangat rendah (digunakan untuk serat optik).
Konektor Aktif: Desain Pluggable (seperti LC, SC Fiber Optic Patch Cord).
Fixed Connector: Koneksi permanen, biasa digunakan dalam saluran batang kabel optik.
3. Klasifikasi berdasarkan Tingkat Perlindungan
Konektor dalam ruangan: Shell plastik biasa (seperti RJ45).
Outdoor Connector: Desain tahan air dan kedap debu (IP67/IP68, seperti militer - konektor kelas).
Ledakan - Konektor Bukti: Digunakan dalam lingkungan yang mudah terbakar dan meledak (sesuai dengan standar ATEX).
Skenario penggunaan
| Tipe konektor | Skenario aplikasi yang khas | Persyaratan utama |
| Konektor Coaxial (BNC) | Kamera pengintai, peralatan penyiaran, peralatan uji RF | Performa Perisai, Pencocokan Impedansi (50Ω/75Ω) |
| RJ45/RJ11 | Jaringan Area Lokal (LAN), saluran telepon, broadband rumah | Umur penyisipan, stabilitas resistensi kontak |
| Konektor Serat Optik (LC/SC) | Pusat Data, Stasiun Basis 5G, Long - Jarak Kabel Optik Trunk, FTTH | Kehilangan penyisipan rendah (<0.3dB), high-precision core alignment |
| Konektor tahan air | Stasiun dasar luar ruangan, kabel optik kapal selam, situs industri | Korosi - resisten, uv - resisten, segel tahan air |
| Konektor MPO dengan kepadatan tinggi | Pusat Data 40G/100G Tinggi - Jaringan Kecepatan | Multi - core satu - waktu docking (12/24 core) |
Standar Uji Produksi
1. Standar Kinerja Listrik Umum
Kontak Resistance: Kurang dari atau sama dengan 20mΩ (seperti IEC 60512-5-1).
Resistansi isolasi: Lebih besar dari atau sama dengan 1000mΩ (tegangan uji 500VDC).
Tahan tegangan: tahan 1 menit AC 1500V tanpa kerusakan (seperti UL 486E).
2. Standar Kinerja Mekanik
Plug Life: RJ45 lebih besar dari atau sama dengan 1000 kali, Fiber LC lebih besar dari atau sama dengan 500 kali (telcordia GR-326).
Kekuatan tarik: Konektor serat tahan lebih besar dari atau sama dengan gaya tarik 5N (IEC 61300-2-4).
3. Standar kemampuan beradaptasi lingkungan
Siklus suhu: - 40 derajat ~ +85 tes siklus derajat (seperti MIL-STD-810G).
Tahan air dan kedap debu: IP68 (perendaman dalam 1 meter di bawah air selama 72 jam, IEC 60529).
Uji semprotan garam: Tidak ada korosi selama 48 jam (ASTM B117).
4. Fiber - Standar Penyisipan Standar Kehilangan: Kurang dari atau sama dengan 0,3dB (telcordia GR-326).
Kehilangan pengembalian: Lebih besar dari atau sama dengan 50dB (konektor tipe PC, IEC 61300-3-6).
Kekuatan fusi: Lebih besar dari atau sama dengan 1,5GPA (uji tarik pelapisan serat optik).
5. Spesifikasi Industri
Industri telekomunikasi: YD/T 1272 (Standar Konektor Optik Industri Komunikasi Tiongkok).
Sertifikasi Internasional: ROHS (tidak ada zat berbahaya),
REACH (Peraturan Bahan Kimia UE).
Standar Militer: Mil - DTL-38999 (Konektor Keandalan Tinggi).
Rekomendasi Seleksi
1) Skenario Luar Ruang: Lebih suka cangkang logam + konektor desain cincin karet tahan air (seperti level IP68).
2) High - Sinyal frekuensi: Konektor koaksial harus memastikan pencocokan impedansi (seperti n - jenis konektor untuk stasiun dasar 5G).
3) Pusat Data: Tinggi - Konektor serat MPO Density mendukung transmisi kecepatan 40g/100g tinggi -.
4) Lingkungan Industri: Pilih konektor yang tahan terhadap getaran dan korosi kimia (seperti konektor logam M12).
Dengan mengikuti standar di atas secara ketat, konektor dapat dipastikan untuk bekerja secara stabil untuk waktu yang lama di lingkungan yang kompleks dan mengurangi tingkat kegagalan jaringan.
