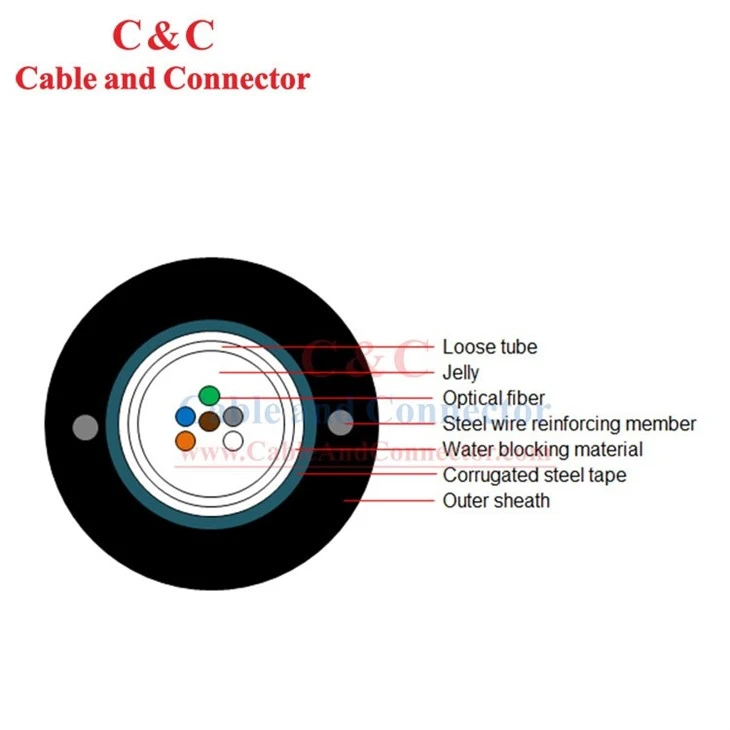

Kabel Serat Optik GYXTW 4 Inti, Kabel Optik GYXTW adalah media komunikasi serat optik yang umum digunakan untuk instalasi kabel luar ruangan guna memenuhi kebutuhan komunikasi jarak jauh dan bandwidth tinggi. Konstruksi tabung longgar tunggal di tengah, diisi senyawa jeli, bahan penahan air diisi di lubang inti kabel dan pita baja bergelombang, kemudian selubung luar PE dengan dua elemen kekuatan kabel baja paralel.
Fitur
⊙Jaket luar yang halus memungkinkan kabel memiliki koefisien gesekan yang lebih rendah selama pemasangan.
⊙Selubung PE memiliki kinerja anti radiasi matahari yang baik.
Kode warna tabung longgar
Warnanya alami.
Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
||
|
1 |
Jumlah serat |
menghitung |
4/6 |
8/12 |
24 |
|
2 |
Diameter tabung (Nominal) |
menghitung |
2.2 |
2.4 |
3.2 |
|
3 |
Diameter kawat baja |
Mm |
1.0 |
1.0 |
1.0 |
|
4 |
Ketebalan selubung luar (keseluruhan) |
Mm |
Lebih besar dari atau sama dengan 1,8 |
Lebih besar dari atau sama dengan 1,8 |
Lebih besar dari atau sama dengan 1,8 |
|
3 |
Diameter kabel (±5%) |
mm |
7.4 |
7.4 |
8.3 |
|
4 |
Berat kabel (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
Ketegangan jangka pendek |
N |
1500 |
||
|
6 |
Cinta jangka pendek |
T/100mm |
1000 |
||
Karakteristik Kabel Optik
1) menit. radius lentur untuk pemasangan
Statis: 15 x diameter kabel
Dinamis: 20 x diameter kabel
2) Kisaran suhu aplikasi
Operasi: - 20 derajat ~ +60 derajat
Instalasi: -10 derajat ~ +50 derajat
Penyimpanan/transportasi: - 20 derajat ~ +60 derajat
3) Uji kinerja mekanik & lingkungan utama
|
Barang |
Metode Tes |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban: Ketegangan jangka pendek -Panjang kabel: sekitar 50m - Waktu muat: 1 menit |
- Regangan serat £ 0,6% - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
