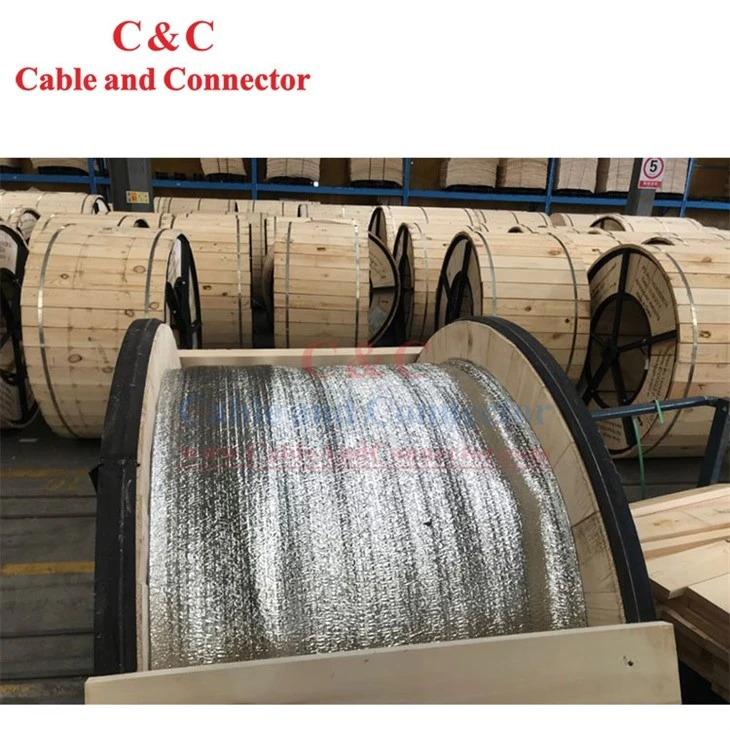

OPGW ADSS, Kabel Fiber Optic ADSS (All-Dielectric Self-Supporting) adalah jenis kabel komunikasi optik yang dirancang untuk instalasi udara. Tidak seperti kabel tradisional yang memerlukan struktur pendukung terpisah, kabel ADSS didesain mandiri, menghilangkan kebutuhan akan kabel pembawa pesan tambahan atau komponen logam, Konstruksi tabung longgar, tabung berisi jeli, elemen (tabung dan batang pengisi) diletakkan di sekeliling non- anggota kekuatan pusat logam, benang poliester yang digunakan untuk mengikat inti kabel, senyawa diisi pada lubang inti kabel, kemudian selubung dalam PE, diperkuat benang aramid dan selubung luar PE.
Karakteristik Kabel Serat Optik ADSS
1. Serat optik multi-mode mode tunggal dan desain kabel optik terintegrasi.
2. Tampilan halus, sehingga kabel memiliki performa aerodinamis yang unggul.
3. Struktur kabel optik semua media kondusif untuk pemasangan dan pemeliharaan.
4. Berbagai adaptasi suhu, koefisien ekspansi linier kecil, untuk memenuhi persyaratan lingkungan yang keras.
5. Tegangan resistansi tanda kebocoran 25KV.
6. Keseimbangan torsi dan belitan aramid, sehingga kabel memiliki kekuatan tarik dan kinerja antipeluru yang sangat tinggi.
Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
|
|
1 |
Jumlah serat |
menghitung |
24 |
48 |
|
2 |
Jumlah serat per tabung |
menghitung |
12 |
12 |
|
3 |
Jumlah elemen |
menghitung |
6 |
6 |
|
4 |
Diameter kabel |
MM (% C2% B15% 25) |
14.1 |
14.1 |
|
5 |
Berat kabel |
kg/km (±10%) |
159 |
164 |
|
6 |
Ketegangan jangka pendek |
N |
7400 |
7400 |
|
7 |
Cinta jangka pendek |
T/100mm |
2200 |
|
Catatan: Ukuran mekanis adalah nilai nominal.
Karakteristik Kabel Optik
1) menit. radius lentur untuk pemasangan
Statis: 10 x diameter kabel
Dinamis: 20 x diameter kabel
2) Kisaran suhu aplikasi
Operasi: -40 derajat ~ +60 derajat
Instalasi: -10 derajat ~ +60 derajat
Penyimpanan/transportasi: -40 derajat ~ +60 derajat
3) Uji kinerja mekanik & lingkungan utama
|
Barang |
Metode Tes |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban: Ketegangan jangka pendek -Panjang kabel: sekitar 50m - Waktu muat: 1 menit |
- Regangan serat £ 0,33% - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
meminta informasi
|
Jenis Serat |
Inti Serat |
Rentang Instalasi |
Maks. Ketegangan yang Diijinkan |
Sarung / Jaket (Bahan) |
Maks. Kecepatan angin |
Maks. ketebalan lapisan es |
Maks., Min., Rata-rata. suhu |
|
|
pe |
PADA |
|||||||
|
Mode Tunggal B1-G.652D-9/125mm |
2 Inti |
50 Meter |
4KN |
Tingkat tegangan:<110KV
|
Voltage grade: >110KV
|
Berapa Meter Per Detik |
Musim Dingin Maks. ketebalan lapisan es
|
- derajat ~+ derajat |
|
Mode Tunggal B4-G.655 |
4 Inti |
60 Meter |
6KN |
|||||
|
Multi Model A1a-50/125mm |
6 Inti |
80 Meter |
9KN |
|||||
|
Multi Model A1b-62.5/125mm |
8 Inti |
100 Meter |
12KN |
|||||
|
Atau Ditentukan Pelanggan |
12 Inti |
120 Meter |
15KN |
|||||
|
24 Inti |
150 Meter |
18KN |
||||||
|
36 Inti |
200 Meter |
19KN |
||||||
|
48 Inti |
250 Meter |
21KN |
||||||
|
72 Inti |
300 Meter |
24KN |
||||||
|
96 Inti |
400 Meter |
26KN |
||||||
|
144 Inti |
600 Meter |
27KN |
||||||
|
Atau Ditentukan Pelanggan |
Atau Ditentukan Pelanggan |
Atau Ditentukan Pelanggan |
||||||
