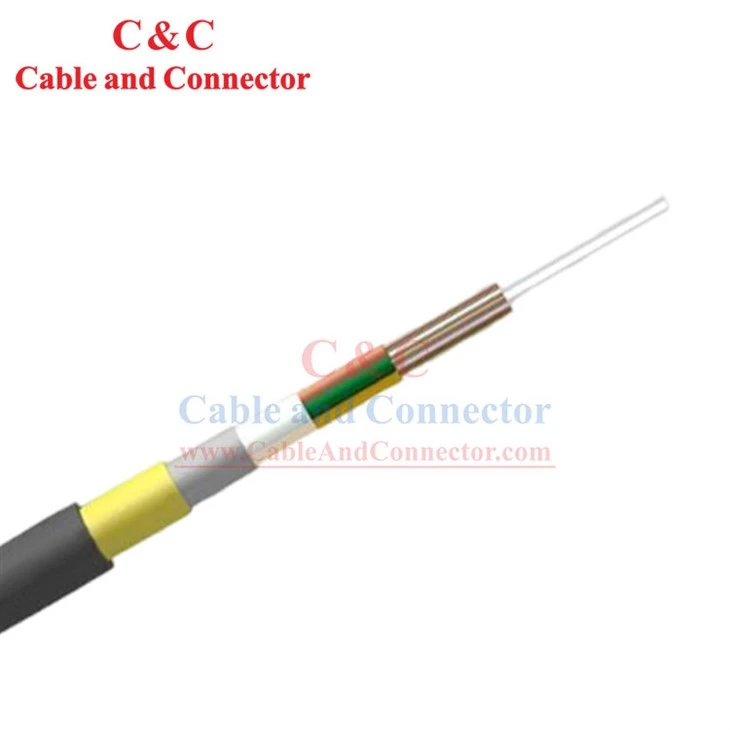

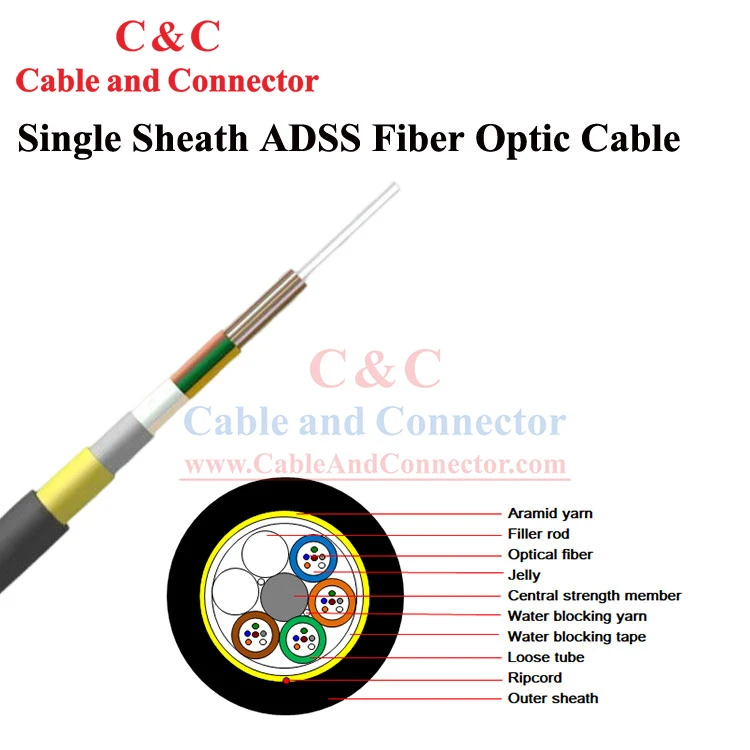

Kabel Fo ADSS, Kabel ADSS dibuat menggunakan inti dielektrik (non-logam), yang memberikan isolasi listrik yang sangat baik dan kekebalan terhadap interferensi elektromagnetik. Inti dikelilingi oleh lapisan benang aramid dan jaket luar yang tahan cuaca. Desain ini memastikan ketahanan dan kemampuan kabel untuk menahan kondisi lingkungan yang keras, seperti angin kencang, es, dan variasi suhu, Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung dan batang pengisi bila diperlukan) diletakkan di sekitar kekuatan pusat non-logam member, benang poliester yang digunakan untuk mengikat inti kabel, pita penahan air yang membungkus inti kabel, diperkuat dengan benang aramid, tali pengikat dan selubung luar PE.
Keunggulan Kabel Fiber Optic ADSS
1. Pekerjaan konstruksinya sederhana. Ini menghilangkan prosedur pemasangan tiang, pemasangan kabel suspensi untai baja, dan penggantungan katrol pada kabel suspensi untuk memasang kabel optik. Ini dapat digunakan seperti saluran listrik. Dengan cara ini, terbang langsung melintasi ladang, parit, dan sungai.
2. Jalur komunikasi dan saluran listrik adalah sistem yang terpisah, tidak peduli saluran mana yang rusak, pemeliharaan dan perbaikan tidak akan saling mempengaruhi.
3. Dibandingkan dengan kabel optik yang dibundel dan digulung yang digunakan dalam sistem tenaga, ADSS tidak terpasang pada kabel fase daya atau kabel ground, dan dipasang pada menara saja.
4. Kabel optik memiliki kinerja unggul dalam medan listrik intensitas tinggi, bebas dari interferensi elektromagnetik, dan memiliki selubung luar yang terbuat dari bahan khusus untuk menghindari sambaran petir.
5. Proses survei jalur komunikasi dan pembangunan menara dihilangkan, sehingga menyederhanakan konstruksi teknik.
6. Diameter kabel optik kecil dan bobotnya ringan, sehingga mengurangi dampak es dan angin pada kabel optik, serta mengurangi beban pada menara dan penyangga. Maksimum Memaksimalkan penggunaan sumber daya menara, dan akan banyak digunakan pada saluran transmisi tegangan tinggi di bawah 500KV.
Parameter struktur
|
Barang |
Isi |
Satuan |
Nilai |
|
Jumlah serat |
Nomor |
/ |
24 |
|
Struktur kabel |
/ |
/ |
1+6 |
|
Serat No. per tabung |
Nomor |
/ |
6 |
|
Tabung longgar |
Nomor |
/ |
4 |
|
Anggota kekuatan pusat |
Bahan |
/ |
FRP |
|
Selubung luar |
Bahan |
/ |
pe |
|
Warna |
/ |
HITAM |
|
|
Diameter kabel |
±5% |
mm |
9.8 |
|
Berat kabel |
±10% |
kg/km |
68 |
|
Kondisi cuaca |
Es dan angin |
/ |
Tanpa es dan kecepatan angin: 20m/s |
|
Menjangkau |
Maks. |
m |
120M |
|
Sag Awal |
/ |
% |
1.2 |
Kinerja Mekanik & Lingkungan
|
Barang |
Isi |
Nilai |
|
Maks. beban tarik |
TIKAR |
2000 N |
|
Maks. ketahanan terhadap benturan |
Jangka pendek |
1000N/100mm |
|
Minimal. radius lentur |
Instalasi |
20 x diameter kabel |
|
Operasi |
10 x diameter kabel |
|
|
Kisaran suhu |
Operasi |
-20 derajat ~ +70 derajat |
|
Instalasi |
-5 derajat ~ +55 derajat |
|
|
Penyimpanan/transportasi |
-20 derajat ~ +70 derajat |
Tes kinerja mekanik utama
|
Barang |
TEst Metode |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban : MAT -Panjang kabel: sekitar 50m - Waktu muat: 1 menit |
- Regangan serat £ 0,33% - Perubahan kerugian £ 0.1dB@1550nm setelah pengujian. - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm setelah pengujian. - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
Catatan: "Tidak ada perubahan atenuasi" dianggap sebagai perubahan atenuasi Kurang dari atau sama dengan 0,05 dB.
Serat Optik
|
Barang |
Isi |
Nilai |
|
G.652D Karakteristik optik |
||
|
Atenuasi |
@1310nm |
Kurang dari atau sama dengan 0.36dB/km |
|
@1550nm |
Kurang dari atau sama dengan 0.22dB/km |
|
|
Penyebaran |
@1288 nm-1339nm |
Kurang dari atau sama dengan 3,5ps/ (nm·km) |
|
@1550nm |
Kurang dari atau sama dengan 18ps/ (nm·km) |
|
|
Panjang gelombang Nol-Dispersi |
1300nm-1324nm |
|
|
Kemiringan Nol-Dispersi |
Kurang dari atau sama dengan 0.092ps/ (nm2·km) |
|
|
Diameter bidang mode (MFD) |
@1310nm |
9.2±0.4μm |
|
@1550nm |
10.4±0.8μm |
|
|
Panjang gelombang pemutusan kabel λcc(nm) |
Kurang dari atau sama dengan 1260nm |
|
|
Atenuasi pembengkokan mikro |
@1550nm (100 putaran; Φ60mm) |
Kurang dari atau sama dengan 0.05dB |
|
Dispersi polarisasi tautan (PMDQ) |
Kurang dari atau sama dengan 0.1ps/km1/2 |
|
Kondisi Desain
|
Proyek I |
Proyek II |
|
Inti serat |
Inti serat |
|
Rentang instalasi |
Maks. ketegangan yang diijinkan |
|
Tingkat tegangan |
Tingkat tegangan |
|
Maks., Min., Rata-rata. suhu |
|
|
Maks. kecepatan angin |
|
|
Maks. ketebalan lapisan es |
|
