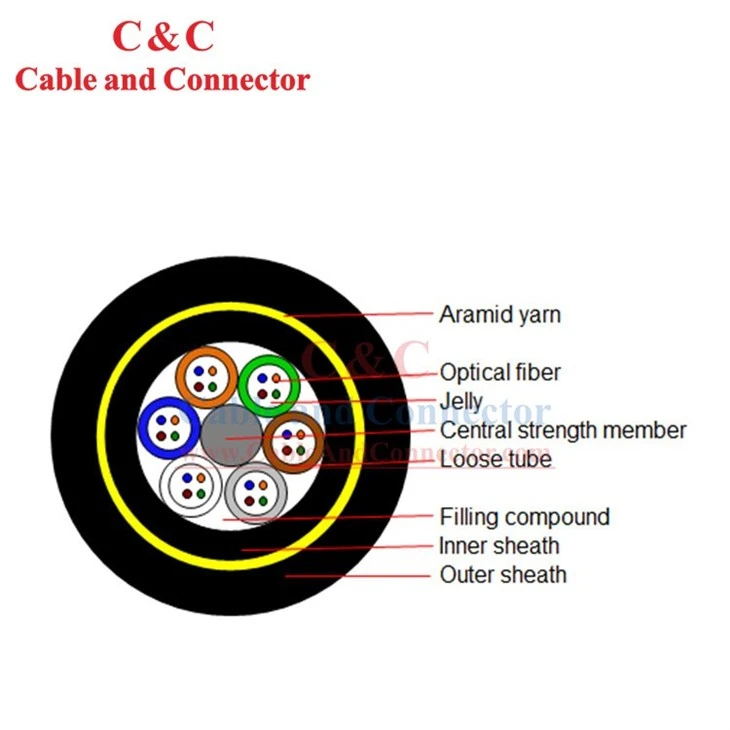

Kabel Fiber Optic ADSS, Kabel Fiber Optic ADSS (All-Dielectric Self-Supporting) adalah jenis kabel komunikasi optik yang dirancang untuk instalasi udara. Tidak seperti kabel tradisional yang memerlukan struktur pendukung terpisah, kabel ADSS dirancang untuk bersifat mandiri, sehingga menghilangkan kebutuhan akan kabel pembawa pesan tambahan atau komponen logam. Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung) diletakkan di sekitar anggota kekuatan pusat non-logam, diisi senyawa pada lubang inti kabel, selubung dalam PE, diperkuat dengan benang aramid, dan selubung luar PE. Selubung luar PE diterapkan untuk aplikasi dimana kabel dipasang di tempat yang potensi spasialnya kurang dari atau sama dengan 5KV.
Karakteristik Kabel Serat Optik ADSS
1. Serat optik multi-mode mode tunggal dan desain kabel optik terintegrasi.
2. Tampilan halus, sehingga kabel memiliki performa aerodinamis yang unggul.
3. Struktur kabel optik semua media kondusif untuk pemasangan dan pemeliharaan.
4. Berbagai adaptasi suhu, koefisien ekspansi linier kecil, untuk memenuhi persyaratan lingkungan yang keras.
Kode warna serat
Warna serat pada setiap tabung dimulai dari No. 1 Biru.
|
1 |
2 |
3 |
4 |
|
Biru |
Oranye |
Hijau |
Cokelat |
Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
|
1 |
menjangkau |
m |
80 |
|
2 |
Jumlah serat |
menghitung |
24 |
|
3 |
Jumlah serat per tabung (maks) |
menghitung |
4 |
|
4 |
Jumlah elemen |
menghitung |
6 |
|
5 |
Diameter kabel |
Mm |
12.0 |
|
6 |
Berat kabel |
kg/km |
119 |
|
7 |
Max mengizinkan ketegangan operasi |
N |
3430 |
|
8 |
Cinta jangka pendek |
T/100mm |
2200 |
Catatan: Ukuran mekanis adalah nilai nominal. Dan kecepatan angin maksimal tanpa es adalah 15m/s.
Karakteristik Kabel Optik
|
Karakteristik Mekanik dan Metode Uji |
|||
|
Daya tarik |
MAT, sesuai dengan IEC {{0}}E1, sedangkan regangan serat Kurang dari atau sama dengan 0,33% |
||
|
Menghancurkan |
Sesuai dengan IEC 794-1-E3 |
||
|
Persyaratan suhu |
Operasi |
- 40 derajat ~ +60 derajat |
|
|
Instalasi |
- 10 derajat ~ +60 derajat |
||
|
Penyimpanan/transportasi |
- 40 derajat ~ +60 derajat |
||
|
Tes siklus suhu |
Sesuai dengan IEC 794-1-F1 |
||
|
Radius Lentur |
Dibongkar |
15 kali diameter luar |
|
|
Sarat |
25 kali diameter luar |
||
Karakteristik Serat Optik
|
Informasi Serat G652 |
|
|
Diameter bidang mode (1310nm) |
9,2mm±0,4mm |
|
Diameter bidang mode (1550nm) |
10.4mm±0.8mm |
|
Diameter kelongsong |
125mm±1.0MM |
|
Potong panjang gelombang serat kabel (λcc) |
£1260 nm |
|
Redaman pada 1310nm |
£0.36dB/km |
|
Redaman pada 1550nm |
£0.22dB/km |
|
Kerugian lentur pada 1550nm (100 putaran, radius 30mm) |
£0.05dB |
|
Dispersi dalam kisaran 1288 hingga 1339nm |
£3,5 ps/ (nm·km) |
|
Dispersi pada 1550nm |
£18PS/ (NM•KM) |
|
Kemiringan dispersi pada panjang gelombang dispersi nol |
£0.092PS/ (NM2•KM) |
