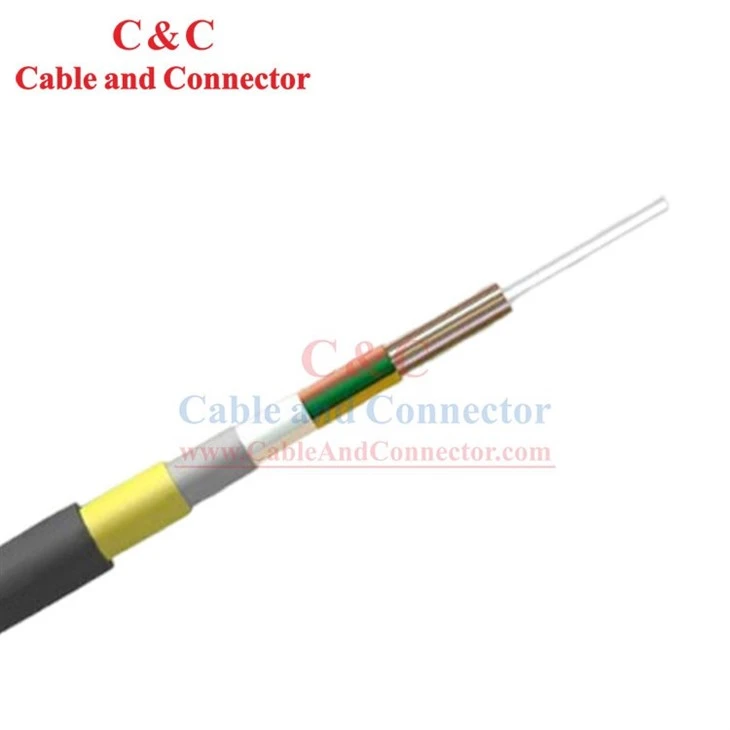

Semua Dielektrik Mandiri, kabel ADSS dibuat menggunakan inti dielektrik (non-logam), yang memberikan insulasi listrik yang sangat baik dan kekebalan terhadap interferensi elektromagnetik. Inti dikelilingi oleh lapisan benang aramid dan jaket luar yang tahan cuaca. Serat optik ADSS digunakan untuk saluran transmisi tegangan tinggi, menggunakan menara transmisi sistem tenaga, seluruh kabel optik adalah media non-logam, suspensi mandiri. Kabel optik ADSS Terletak pada menara listrik yang intensitas medan listriknya paling kecil.

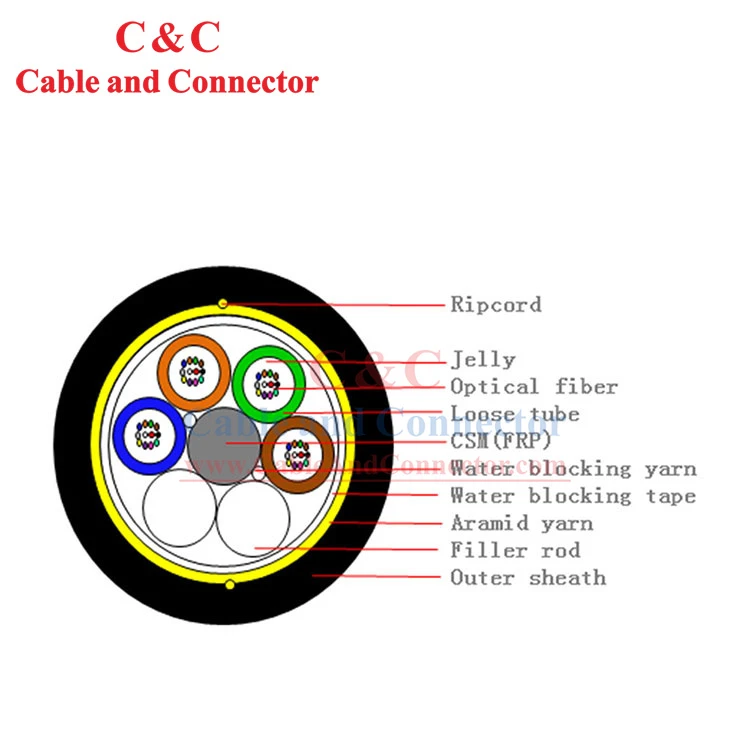

Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
|
|
1 |
Jumlah serat |
menghitung |
24 |
48 |
|
2 |
Jumlah serat per tabung |
menghitung |
12 |
12 |
|
3 |
Jumlah elemen |
menghitung |
6 |
6 |
|
4 |
Diameter kabel |
MM (% C2% B15% 25) |
14.1 |
14.1 |
|
5 |
Berat kabel |
kg/km (±10%) |
159 |
164 |
|
6 |
Ketegangan jangka pendek |
N |
7400 |
7400 |
|
7 |
Cinta jangka pendek |
T/100mm |
2200 |
|
Catatan: Ukuran mekanis adalah nilai nominal.
Karakteristik Kabel Optik
1) menit. radius lentur untuk pemasangan
Statis: 10 x diameter kabel
Dinamis: 20 x diameter kabel
2) Kisaran suhu aplikasi
Operasi: -40 derajat ~ +60 derajat
Instalasi: -10 derajat ~ +60 derajat
Penyimpanan/transportasi: -40 derajat ~ +60 derajat
3) Uji kinerja mekanik & lingkungan utama
|
Barang |
Metode Tes |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban: Ketegangan jangka pendek -Panjang kabel: sekitar 50m - Waktu muat: 1 menit |
- Regangan serat £ 0,33% - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
38~72 Spesifikasi Teknis ADSS Inti
|
Pola |
Diameter luar kabel optik |
Nilai kekuatan tarik RTS |
Ketegangan maksimum yang diijinkan MAT |
Ketegangan operasi rata-rata tahunan EDS |
Berat kabel optik |
|
CC-ADSS-AT(PE)-xxCore-4KN |
14.0mm |
9698 N |
3879 N |
2425 N |
159kg/km |
|
CC-ADSS-AT(PE)-xxCore-6KN |
14,1 mm |
14108 N |
5643 N |
3527 N |
163kg/km |
|
CC-ADSS-AT(PE)-xxCore-9KN |
14,5mm |
22928 N |
9171 N |
5732 N |
172kg/km |
|
CC-ADSS-AT(PE)-xxCore-12KN |
14,8mm |
30645 N |
12258 N |
7661 N |
179kg/km |
|
CC-ADSS-AT(PE)-xxCore-15KN |
15,1 mm |
37260 N |
14904 N |
9315 N |
186kg/km |
|
CC-ADSS-AT(PE)-xxCore-18KN |
15,4mm |
44978 N |
17991 N |
11245 N |
193kg/km |
|
CC-ADSS-AT(PE)-xxCore-21KN |
15,7mm |
52695 N |
21078 N |
13174 N |
200kg/km |
|
CC-ADSS-AT(PE)-xxCore-24KN |
16.0mm |
60413 N |
24165 N |
15103 N |
208kg/km |
|
CC-ADSS-AT(PE)-xxCore-26KN |
16,2 mm |
65925 N |
26370 N |
16481 N |
213kg/km |
Keunggulan Kabel ADSS
1. Pekerjaan konstruksi sederhana. Dikecualikan dari tata cara pemasangan tiang, pemasangan kawat sling baja, dan penggantungan sejumlah katrol pada kabel, yang dapat berupa kabel listrik yang terbang langsung melintasi ladang, parit, dan sungai.
2. Jalur komunikasi dan saluran listrik dibagi menjadi beberapa sistem. Apa pun jenis saluran yang rusak, pemeliharaan dan perombakan tidak akan saling mempengaruhi.
3. Dibandingkan dengan kabel optik yang dibundel dan digulung yang digunakan dalam sistem tenaga, ADSS tidak bergantung pada saluran fase listrik atau kabel arde, dan dipasang secara terpisah di menara.
4. Kabel optik memiliki kinerja unggul dalam medan listrik intensitas tinggi, tidak terkena interferensi elektromagnetik, bahan khusus terbuat dari selubung luar, bebas petir.
5. Proses survei jalur komunikasi dan pembangunan menara dihilangkan, dan pembangunan proyek disederhanakan.
6. Diameter kabel kecil, ringan, mengurangi dampak es dan angin pada kabel, tetapi juga mengurangi menara dan beban pendukung secara maksimal.
7. Saluran transmisi tegangan tinggi di bawah 500KV akan digunakan secara luas dengan pemanfaatan sumber daya menara yang terbatas.
