Deskripsi

Parameter teknis

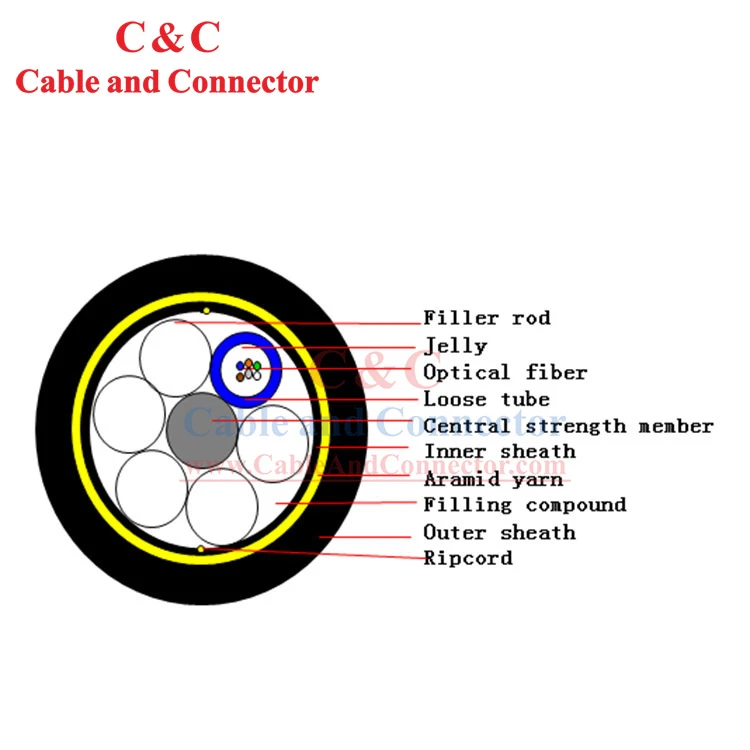

Semua Kabel Pendukung Mandiri Dielektrik, kabel ADSS biasanya digunakan dalam jaringan telekomunikasi, menyediakan konektivitas yang andal untuk aplikasi seperti layanan internet, telepon, dan televisi. Desain mandiri mereka menyederhanakan pemasangan dan mengurangi kebutuhan pemeliharaan, menjadikannya solusi hemat biaya untuk membangun hubungan komunikasi di medan yang menantang atau area dengan akses terbatas, Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung dan batang pengisi) dipasang di sekitar anggota kekuatan pusat non-logam, benang poliester digunakan untuk mengikat inti kabel, senyawa diisi pada lubang inti kabel, kemudian selubung dalam PE, diperkuat dengan benang aramid dan selubung luar PE.

Kode warna serat

Warna serat pada setiap tabung dimulai dari No. 1 Biru.

1	2	3	4	5	6
Biru	Oranye	Hijau	Cokelat	Abu-abu	Putih

Kode warna untuk tabung longgar & batang pengisi

Warna tabung dimulai dari No. 1 Biru. Kalau ada bahan pengisinya, warnanya alami.

1	2
Biru	Oranye

Struktur dan parameter kabel

hal	Barang	Satuan	Nilai
1	Jumlah serat	menghitung	6/12
2	Jumlah serat per tabung	menghitung	6
3	Jumlah elemen	menghitung	6
4	Diameter kabel	mm	13.3
5	Berat kabel	kg/km	143
6	MAT (MAX. Ketegangan Kerja yang Diijinkan)	N	6000
7	Cinta jangka pendek	T/100mm	2200

Catatan: Ukuran mekanis adalah nilai nominal.

Desain struktur kabel ADSS, spesifikasi teknis

Spesifikasi teknis kabel optik ADSS:

Inti kabel dan diameter kabel

Model dan berat kabel optik

Kekuatan tarik dan kekuatan tekan

Getaran dan tarian

Perpanjangan dan panjang sisa

Ketahanan terhadap tanda listrik pada selubung luar

Kompatibilitas perangkat keras

Uji kinerja mekanis & lingkungan utama

Barang

Metode Tes

Kondisi Penerimaan

Daya tarik

IEC 60794-1-2-E1

- Beban: Ketegangan pemasangan maksimum

-Panjang kabel: sekitar 50m

- Waktu muat: 1 menit

- Regangan serat £ 0,33%

- Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya.

Tes Hancurkan

IEC 60794-1-2-E3

- Beban: Naksir jangka pendek

- Waktu muat: 1 menit

- Perubahan kerugian £ 0.1dB@1550nm

- Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya.

Karakteristik Serat Optik

Informasi Serat G652D
Diameter bidang mode (1310nm)	9,2mm±0,4mm
Diameter bidang mode (1550nm)	10,4mm±0,8mm
Potong panjang gelombang serat kabel (λ_cc)	£1260 nm
Redaman pada 1310nm	£0.36dB/km
Atenuasi pada 1550nm	£0.22dB/km
Kerugian lentur pada 1550nm (100 putaran, radius 30mm)	£0.05dB
Dispersi dalam kisaran 1288 hingga 1339nm	£3,5 ps/ (nm·km)
Dispersi pada 1550nm	£18ps/ (nm•km)
Kemiringan dispersi pada panjang gelombang dispersi nol	£0.092ps/ (nm²•km)

Kondisi Desain

Proyek I	Proyek II
Inti serat	Inti serat
Rentang instalasi	Maks. ketegangan yang diijinkan
Tingkat tegangan	Tingkat tegangan
Maks., Min., Rata-rata. suhu
Maks. kecepatan angin
Maks. ketebalan lapisan es
