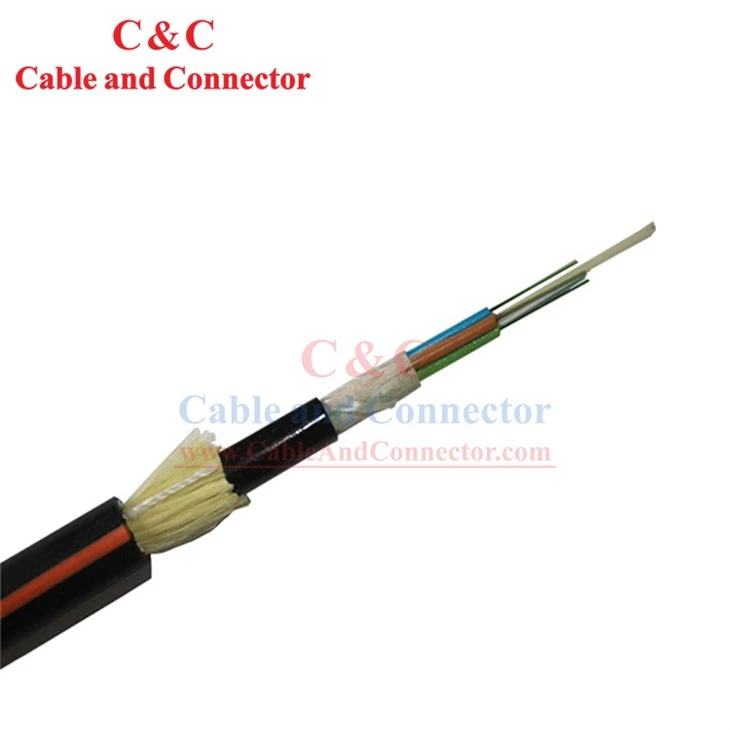

Kawat ADSS, Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung dan batang pengisi) diletakkan di sekeliling bagian kekuatan pusat non-logam, senyawa pengisi diisi pada lubang inti kabel, selubung dalam PE, kemudian benang aramid dan selubung luar PE . Selubung PE diterapkan untuk aplikasi dimana kabel dipasang di tempat yang potensi spasialnya kurang dari atau sama dengan 12KV.
Kode warna serat
Warna serat pada setiap tabung dimulai dari No. 1 Biru.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Biru |
Oranye |
Hijau |
Cokelat |
Abu-abu |
Putih |
Merah |
Hitam |
Kuning |
Ungu |
Merah Jambu |
air |
Kode warna untuk tabung longgar & batang pengisi
Warna tabung dimulai dari No. 1 Biru. Kalau ada bahan pengisinya, warnanya alami.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Biru |
Oranye |
Hijau |
Cokelat |
Abu-abu |
Putih |
Merah |
Hitam |
Kuning |
Ungu |
Merah Jambu |
air |
Parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
|
1 |
Jumlah serat |
menghitung |
2-72 |
|
2 |
Jumlah serat per tabung (maks) |
menghitung |
12 |
|
3 |
Jumlah elemen |
menghitung |
6 |
|
4 |
Diameter kabel |
Mm |
13.9 |
|
5 |
Berat kabel |
kg/km |
160 |
|
6 |
Max mengizinkan ketegangan operasi |
N |
6100 |
|
7 |
Cinta jangka pendek |
T/100mm |
2200 |
|
8 |
Rentang maksimum dengan instalasi melorot 1,5%. |
m |
200 |
Catatan: Ukuran mekanis adalah nilai nominal. Dan ketebalan es maksimal 10mm, dengan kecepatan angin 10m/s.
Karakteristik Kabel Optik
|
Karakteristik Mekanik dan Metode Uji |
|||
|
Daya tarik |
Sesuai dengan IEC 794-1-E1 |
||
|
Menghancurkan |
Sesuai dengan IEC 794-1-E3 |
||
|
Dampak |
Sesuai dengan IEC 794-1-E4 |
||
|
Pembengkokan berulang kali |
Sesuai dengan IEC 794-1-E6 |
||
|
torsi |
Sesuai dengan IEC 794-1-E7 |
||
|
Pamer |
Sesuai dengan IEC 794-1-E8 |
||
|
Tikungan kabel |
Sesuai dengan IEC 794-1-E11 |
||
|
Penetrasi air |
Sesuai dengan IEC 794-1-F5B |
||
|
Persyaratan suhu |
Operasi |
- 40 derajat ~ +60 derajat |
|
|
Instalasi |
- 10 derajat ~ +60 derajat |
||
|
Penyimpanan/transportasi |
- 40 derajat ~ +60 derajat |
||
|
Tes siklus suhu |
Sesuai dengan IEC 794-1-F1 |
||
|
Radius Lentur |
Dibongkar |
15 kali diameter luar |
|
|
Sarat |
25 kali diameter luar |
||
2~24 Spesifikasi Teknis ADSS Inti
|
C&C (Kabel dan Konektor)Model Kabel ADSS 2~24 Inti |
Diameter luar kabel optik |
Nilai kekuatan tarik |
Ketegangan maksimum yang diijinkan |
Ketegangan operasi rata-rata tahunan |
Berat kabel optik |
|
CC-ADSS-AT(PE)-xxCore-4KN |
12,2 mm |
9698 N |
3879 N |
2425 N |
121kg/km |
|
CC-ADSS-AT(PE)-xxCore-6KN |
12,5mm |
14108 N |
5643 N |
3527 N |
126kg/km |
|
CC-ADSS-AT(PE)-xxCore-9KN |
12,9mm |
22928 N |
9171 N |
5732 N |
135kg/km |
|
CC-ADSS-AT(PE)-xxCore-12KN |
13,3 mm |
30645 N |
12258 N |
7661 N |
143kg/km |
|
CC-ADSS-AT(PE)-xxCore-15KN |
13,6mm |
37260 N |
14904 N |
9315 N |
149kg/km |
|
CC-ADSS-AT(PE)-xxCore-18KN |
13,9mm |
44978 N |
17991 N |
11245 N |
157kg/km |
|
CC-ADSS-AT(PE)-xxCore-21KN |
14,3 mm |
52695 N |
21078 N |
13174 N |
164kg/km |
|
CC-ADSS-AT(PE)-xxCore-24KN |
14,6mm |
60413 N |
24165 N |
15103 N |
172kg/km |
|
CC-ADSS-AT(PE)-xxCore-26KN |
14,8mm |
65925 N |
26370 N |
16481 N |
177kg/km |
