ADSS Fiber Optic, Insulasi luar kabel Mini ADSS biasanya terbuat dari bahan dengan ketahanan cuaca yang kuat. Hal ini memungkinkannya beroperasi di berbagai kondisi iklim, termasuk suhu ekstrem, kelembapan, dan paparan radiasi ultraviolet. Kabel Mini ADSS dapat menampung banyak untaian serat, yang berarti dapat mendukung kapasitas komunikasi dan kecepatan transmisi data yang lebih tinggi.
Karakteristik kabel ADSS
1. Serat optik multi-mode mode tunggal dan desain kabel optik terintegrasi.
2. Tampilan halus, sehingga kabel memiliki performa aerodinamis yang unggul.
3. Struktur kabel optik semua media kondusif untuk pemasangan dan pemeliharaan.
4. Berbagai adaptasi suhu, koefisien ekspansi linier kecil, untuk memenuhi persyaratan lingkungan yang keras.
5. Tegangan resistansi tanda kebocoran 25KV.
6. Keseimbangan torsi dan belitan aramid, sehingga kabel memiliki kekuatan tarik dan kinerja antipeluru yang sangat tinggi.
38~72 Spesifikasi Teknis ADSS Inti
|
Pola |
Diameter luar kabel optik |
Nilai kekuatan tarik RTS |
Ketegangan maksimum yang diijinkan MAT |
Ketegangan operasi rata-rata tahunan EDS |
Berat kabel optik |
|
CC-ADSS-AT(PE)-xxCore-4KN |
14.0mm |
9698 N |
3879 N |
2425 N |
159kg/km |
|
CC-ADSS-AT(PE)-xxCore-6KN |
14,1 mm |
14108 N |
5643 N |
3527 N |
163kg/km |
|
CC-ADSS-AT(PE)-xxCore-9KN |
14,5mm |
22928 N |
9171 N |
5732 N |
172kg/km |
|
CC-ADSS-AT(PE)-xxCore-12KN |
14,8mm |
30645 N |
12258 N |
7661 N |
179kg/km |
|
CC-ADSS-AT(PE)-xxCore-15KN |
15,1 mm |
37260 N |
14904 N |
9315 N |
186kg/km |
|
CC-ADSS-AT(PE)-xxCore-18KN |
15,4mm |
44978 N |
17991 N |
11245 N |
193kg/km |
|
CC-ADSS-AT(PE)-xxCore-21KN |
15,7mm |
52695 N |
21078 N |
13174 N |
200kg/km |
|
CC-ADSS-AT(PE)-xxCore-24KN |
16.0mm |
60413 N |
24165 N |
15103 N |
208kg/km |
|
CC-ADSS-AT(PE)-xxCore-26KN |
16,2 mm |
65925 N |
26370 N |
16481 N |
213kg/km |

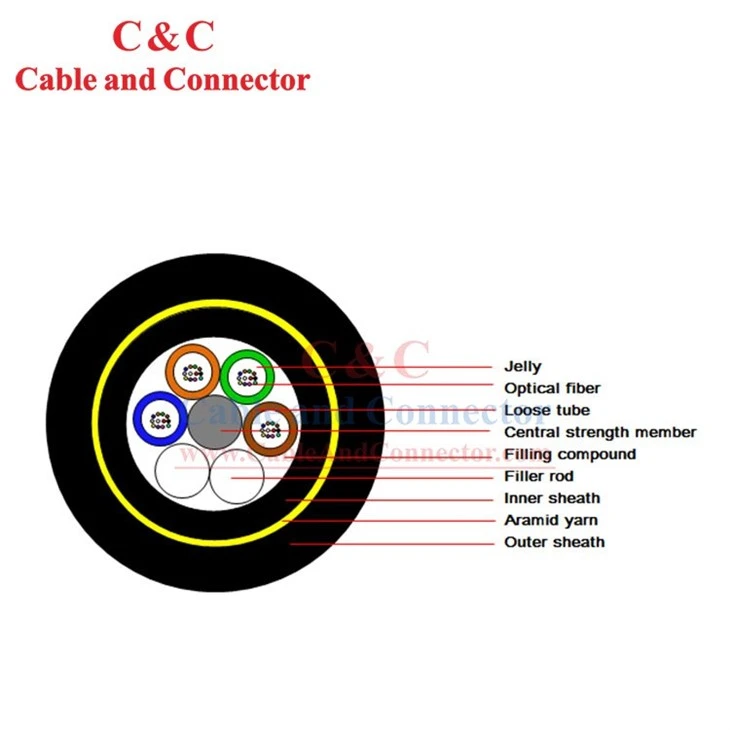

Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
|
1 |
Jumlah serat |
menghitung |
48, 60 |
|
2 |
Jumlah serat per tabung |
menghitung |
12 |
|
3 |
Jumlah elemen |
menghitung |
6 |
|
4 |
Diameter kabel |
MM (% C2% B15% 25) |
13.8 |
|
5 |
Berat kabel |
kg/km (±10%) |
150 |
|
6 |
MAT (MAX. Ketegangan Kerja yang Diijinkan) |
N |
5000 |
|
7 |
Cinta jangka pendek |
T/100mm |
2200 |
Catatan: Ukuran mekanis adalah nilai nominal.
Uji kinerja mekanis & lingkungan utama
|
Barang |
Metode Tes |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban: Ketegangan pemasangan maksimum -Panjang kabel: sekitar 50m - Waktu muat: 1 menit |
- Regangan serat £ 0,6% - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
Karakteristik Serat Optik
|
Informasi Serat G652D |
|
| Diameter bidang mode (1310nm) | 9,2mm±0,4mm |
| Diameter bidang mode (1550nm) | 10.4mm±0.8mm |
| Potong panjang gelombang serat kabel (λCc) | £1260 nm |
| Redaman pada 1310nm | £0.36dB/km |
| Redaman pada 1550nm | £0.22dB/km |
| Kerugian lentur pada 1550nm (100 putaran, radius 30mm) | £0.05dB |
| Dispersi dalam kisaran 1288 hingga 1339nm | £3,5 ps/ (nm·km) |
| Dispersi pada 1550nm | £18PS/ (NM•KM) |
| Kemiringan dispersi pada panjang gelombang dispersi nol | £0.092PS/ (NM2•km) |
