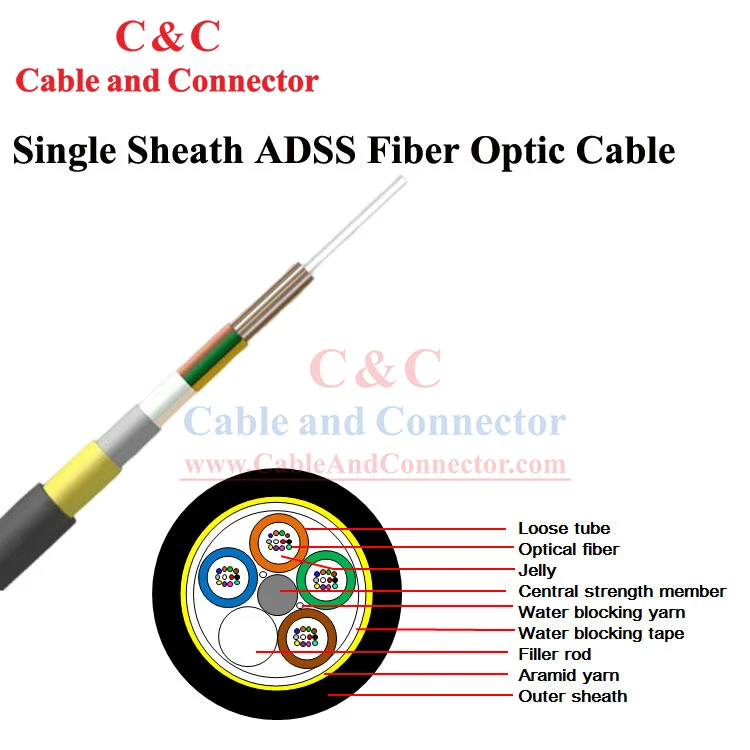

Kabel serat optik ADSS 48 inti, Konstruksi tabung longgar, tabung diisi jeli, elemen (tabung dan batang pengisi) diletakkan di sekitar anggota kekuatan pusat non-logam, benang poliester digunakan untuk mengikat inti kabel, pita pemblokiran air membungkus inti kabel, benang aramid diperkuat dan selubung luar PE. Singkatnya, Kabel Serat Optik ADSS adalah solusi inovatif untuk komunikasi serat optik udara, menawarkan kemampuan mandiri, konstruksi dielektrik, dan kinerja yang kuat dalam berbagai kondisi lingkungan.
Kode warna untuk tabung longgar & batang pengisi
Warna tabung dimulai dari No. 1 Biru. Kalau ada bahan pengisinya, warnanya alami.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Biru |
Oranye |
Hijau |
Cokelat |
Abu-abu |
Putih |
Merah |
Hitam |
Kuning |
Ungu |
Merah Jambu |
air |
Struktur dan parameter kabel
|
hal |
Barang |
Satuan |
Nilai |
||
|
1 |
Jumlah serat |
menghitung |
12 |
48 |
96 |
|
2 |
Jumlah serat per tabung |
menghitung |
6 |
12 |
12 |
|
3 |
Jumlah elemen |
menghitung |
5 |
5 |
8 |
|
4 |
Diameter kabel |
Mm |
11.1 |
11.6 |
14.0 |
|
5 |
Berat kabel |
kg/km |
87 |
97 |
147 |
|
6 |
MAT (MAX. Ketegangan Kerja yang Diijinkan) |
N |
2000 |
||
|
7 |
Cinta jangka pendek |
T/100mm |
1000 |
||
|
8 |
Rentang Maks |
m |
100 |
||
Catatan: Ukuran mekanis adalah nilai nominal.
Karakteristik Kabel Optik
1) menit. radius lentur untuk pemasangan
Statis: 10 x diameter kabel
Dinamis: 20 x diameter kabel
2) Kisaran suhu aplikasi
Operasi: -40 derajat ~ +60 derajat
Instalasi: -10 derajat ~ +60 derajat
Penyimpanan/transportasi: -40 derajat ~ +60 derajat
3) Uji kinerja mekanik & lingkungan utama
|
Barang |
Metode Tes |
Kondisi Penerimaan |
|
Daya tarik IEC 60794-1-2-E1 |
- Beban: Ketegangan jangka pendek -Panjang kabel: sekitar 50m - Waktu muat: 60 menit |
- Regangan serat £ 0,33% - Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tes Hancurkan IEC 60794-1-2-E3 |
- Beban: Naksir jangka pendek - Waktu muat: 1 menit |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Uji Dampak IEC 60794-1-2-E4 |
- Titik dampak: 3 - Waktu per poin: 1 - Energi tumbukan : 3J |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Pembengkokan Berulang IEC 60794-1-2-E6 |
- Jari-jari lentur: 20 x OD - Jumlah siklus: 25 |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
torsi IEC 60794-1-2-E7 |
- Panjang: 2-5m - Sudut putar: ±180 derajat - Jumlah siklus: 10 |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Tikungan kabel IEC 60794-1-2-E11 |
-Diameter mandrel: 20 x OD -Jumlah putaran:4 -Jumlah siklus:3 |
- Perubahan kerugian £ 0.1dB@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
|
Penetrasi Air IEC 60794-1-2-F5B |
- Ketinggian air: 1m - Panjang sampel: 3m - Waktu: 24 jam |
- Tidak ada kebocoran air dari inti kabel di ujung yang berlawanan |
|
Siklus Suhu IEC 60794-1-2-F1 |
- Suhu: -20oC~+70oC - Waktu setiap langkah: 12 jam - Jumlah siklus : 1 |
- Perubahan kerugian £ 0.1dB/km@1550nm - Tidak ada serat yang putus dan tidak ada kerusakan pada sarungnya. |
Karakteristik Serat Optik
|
Informasi Serat G652D |
|
| Diameter bidang mode (1310nm) | 9,2mm±0,4mm |
| Diameter bidang mode (1550nm) | 10.4mm±0.8mm |
| Potong panjang gelombang serat kabel (λCc) | £1260 nm |
| Redaman pada 1310nm | £0.36dB/km |
| Redaman pada 1550nm | £0.22dB/km |
| Kerugian lentur pada 1550nm (100 putaran, radius 30mm) | £0.05dB |
| Dispersi dalam kisaran 1288 hingga 1339nm | £3,5 ps/ (nm·km) |
| Dispersi pada 1550nm | £18PS/ (NM•KM) |
| Kemiringan dispersi pada panjang gelombang dispersi nol | £0.093PS/ (NM2•km) |
Kondisi Desain
|
Proyek I |
Proyek II |
|
Inti serat |
Inti serat |
|
Rentang instalasi |
Maks. ketegangan yang diijinkan |
|
Tingkat tegangan |
Tingkat tegangan |
|
Maks., Min., Rata-rata. suhu |
|
|
Maks. kecepatan angin |
|
|
Maks. ketebalan lapisan es |
|
