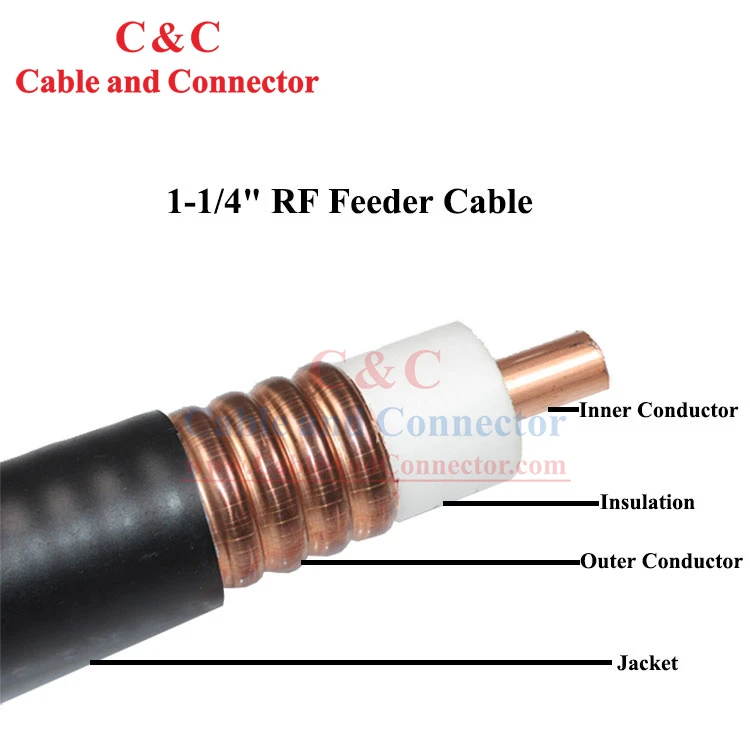

Kabel Pengumpan Mc {{0}}/4" Kabel Pengumpan RF, Aplikasi: Kabel pengumpan RF digunakan dalam berbagai aplikasi, termasuk sistem distribusi TV kabel, siaran radio, jaringan seluler, jaringan Wi-Fi, sistem radar, komunikasi satelit, dan banyak lagi. Mereka memainkan peran penting dalam transmisi sinyal RF antara antena, pemancar, penerima, dan komponen lainnya. Konduktor dalam: 13,1±{{10}}.1mm Tabung tembaga + Isolasi : 32,5±0.25mm PE Berbusa + Konduktor luar: 35,7±0,3mm Tabung tembaga bergelombang melingkar + Jaket: 38,8±0,30mm LLDPE atau PE tahan api bersifat opsional, KEMASAN: 500M/ DRUM KAYU.
Jenis
Ada beberapa jenis Kabel Pengumpan RF yang umum, termasuk Kabel Koaksial, Kabel Pengumpan Seimbang, dan Jalur Kawat Terbuka. Diantaranya, Kabel Koaksial adalah jenis yang paling umum, terdiri dari konduktor pusat bagian dalam, lapisan insulasi, pelindung luar, dan jaket.
Karakteristik listrik
|
Resistansi DC konduktor dalam (Ω/km) |
0.78 |
|
Resistansi DC konduktor luar (Ω/km) |
0.66 |
|
Impedansi karakteristik (Ω) |
50±1.5 |
|
Kapasitansi (p F/m) |
76 |
|
Kecepatan (%) |
88 |
|
Kekuatan dielektrik (KV) |
10.0 |
|
Resistansi isolasi (MΩ/km) |
＞1×104 |
|
Peringkat daya puncak (KV) |
205 |
|
Tegangan puncak (V) |
4300 |
|
Frekuensi batas (GHz) |
3.7 |
|
Atenuasi dan Daya rata-rata (Nilai atenuasi maksimum adalah 105% dari nilai atenuasi nominal) |
|
|
Frekuensi (MHz) |
Atenuasi (@20 derajat, d B/100m) |
Daya rata-rata (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
Catatan:
Untuk kabel jackter tahan api, suhu yang disarankan:
Penyimpanan: -30 derajat ~+80 derajat
Instalasi: -25 derajat ~+60 derajat
Suhu pengoperasian: -30 derajat ~+80 derajat
Jenis
|
Kabel standar HCTAY-50-32 Kabel tahan api HCTAYZ-50-32 |
||
|
Konstruksi |
||
|
Konduktor dalam |
Bahan |
Tabung tembaga |
|
Diameter (mm) |
13.1±0.1 |
|
|
Isolasi |
Bahan |
PE berbusa |
|
Diameter (mm) |
32.5±0.25 |
|
|
Konduktor luar |
Bahan |
Tabung tembaga bergelombang berbentuk lingkaran |
|
Diameter (mm) |
35.7±0.3 |
|
|
Jaket |
Bahan |
LLDPE atau PE tahan api |
|
Minimal. ketebalan (mm) |
＞1.2 |
|
|
Diameter (mm) |
38.8±0.30 |
|
Karakteristik Mekanik
|
Jari-jari lentur (mm) |
Tikungan tunggal |
200 |
|
Tikungan berulang |
380 |
|
|
Kekuatan tarik (N) |
2500 |
|
|
Berat kabel (kg/km) |
880 |
|
|
Suhu yang disarankan (derajat) |
Penyimpanan |
-70~+85 |
|
Instalasi |
-40~+60 |
|
|
Pengoperasian |
-55~+85 |
|
●Produk memenuhi persyaratan RoHS, dan sesuai dengan persyaratan RoHS, Anda dapat melihat tanda RoHS di kemasan luar
