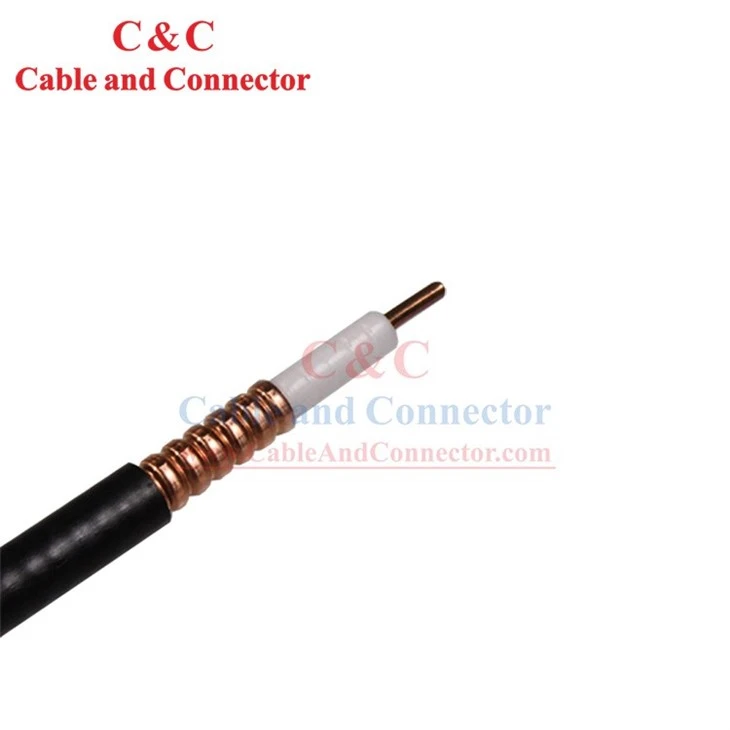

Kabel Pengumpan RF 1/2", Kabel pengumpan RF (Frekuensi Radio), juga dikenal sebagai kabel koaksial atau kabel coax, adalah jenis kabel listrik yang dirancang untuk mengirimkan sinyal frekuensi tinggi, biasanya dalam rentang frekuensi radio. Kabel ini umumnya digunakan dalam berbagai aplikasi, termasuk telekomunikasi, penyiaran, jaringan, dan sambungan peralatan RF. Konduktor dalam: 4,80±{{10}}.0CCA + Insulasi 5mm: 12,3±0,15mm PE Berbusa + Konduktor luar: 13,8±0,2mm Tabung tembaga bergelombang melingkar + Jaket: 15,7±0,2mm LLDPE atau LSZH adalah opsional, KEMASAN: 500M/ DRUM KAYU.
Karakteristik listrik
|
Resistansi DC konduktor dalam (Ω/km) |
1.65 |
|
Resistansi DC konduktor luar (Ω/km) |
3.88 |
|
Impedansi karakteristik (Ω) |
50±1.5 |
|
Kapasitansi (p F/m) |
76 |
|
Kecepatan (%) |
88 |
|
Kekuatan dielektrik (KV) |
6.0 |
|
Resistansi isolasi (MΩ/km) |
＞1×104 |
|
Peringkat daya puncak (KV) |
40 |
|
Tegangan puncak (V) |
1800 |
|
Frekuensi Pemotongan (GHZ) |
10.0 |
|
Atenuasi dan Daya rata-rata (Nilai atenuasi maksimum adalah 105% dari nilai atenuasi nominal) |
|
|
Frekuensi (MHz) |
Atenuasi (@20 derajat, d B/100m) |
Daya rata-rata (kv) |
|
200 |
3.10 |
2.44 |
|
450 |
4.75 |
1.59 |
|
800 |
6.46 |
1.17 |
|
900 |
6.87 |
1.10 |
|
1000 |
7.28 |
1.04 |
|
1500 |
9.09 |
0.84 |
|
1800 |
10.10 |
0.75 |
|
2000 |
10.70 |
0.71 |
|
2200 |
11.25 |
0.68 |
|
2500 |
12.10 |
0.62 |
|
3000 |
13.40 |
0.56 |
VSWR
|
800MHz~1000MHz |
1.13 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.15 |
Catatan:
Untuk kabel jackter tahan api, suhu yang disarankan:
Penyimpanan: -30 derajat ~+80 derajat
Instalasi: -25 derajat ~+60 derajat
Suhu pengoperasian: -30 derajat ~+80 derajat
Jenis
|
Kabel standar HCAAY-50-12 Kabel tahan api HCAAYZ-50-12 |
||
|
Konstruksi |
||
|
Konduktor dalam |
Bahan |
CCA |
|
Diameter (mm) |
4.80±0.05 |
|
|
Isolasi |
Bahan |
PE berbusa |
|
Diameter (mm) |
12.3±0.15 |
|
|
Konduktor luar |
Bahan |
Tabung tembaga bergelombang berbentuk lingkaran |
|
Diameter (mm) |
13.8±0.2 |
|
|
Jaket |
Bahan |
LLDPE atau LSZH |
|
Ketebalan minimum (mm) |
＞0.9 |
|
|
Diameter (mm) |
15.7±0.2 |
|
Karakteristik Mekanik
|
Jari-jari lentur (mm) |
Tikungan tunggal |
50 |
|
Tikungan berulang |
125 |
|
|
Kekuatan tarik (N) |
1050 |
|
|
Berat kabel (kg/km) |
200 |
|
|
Suhu yang disarankan (derajat) |
Penyimpanan |
-70~+85 |
|
Instalasi |
-40~+60 |
|
|
Pengoperasian |
-55~+85 |
|
●Produk memenuhi persyaratan RoHS, dan sesuai dengan persyaratan RoHS, Anda dapat melihat tanda RoHS di kemasan luar.
