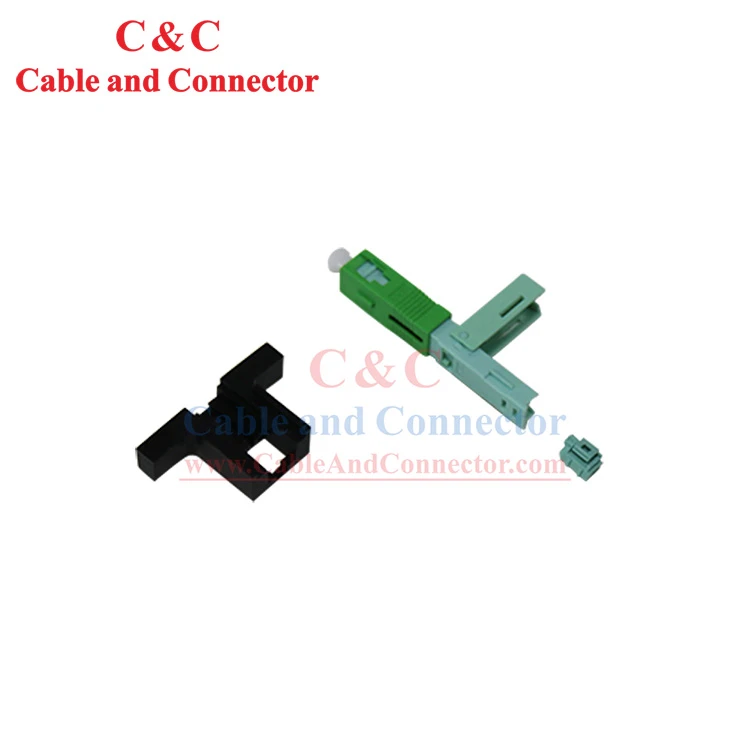

Konektor Cepat SC APC SM, Konektor Cepat Serat Optik Tipe Gland Konektor Cepat SC APC adalah jenis konektor serat optik yang biasa digunakan dalam jaringan telekomunikasi dan komunikasi data untuk mengakhiri serat optik dengan cepat dan efisien. Istilah "SC" mengacu pada desain konektor yang menyerupai mekanisme dorong-tarik berbentuk persegi. "APC" adalah singkatan dari Angled Physical Contact, yang menunjukkan bahwa permukaan ujung konektor dipoles pada suatu sudut untuk mengurangi pantulan belakang, menghasilkan peningkatan kinerja dan kualitas sinyal, SC/APC Fast Connector With T Stents (CC-FCWT-SA53), Insertion Loss Kurang dari atau sama dengan 0.3dB, Return Loss Lebih besar dari atau sama dengan 55dB, Konektor Tipe SC/UPC, cocok untuk kabel drop FTTH. Panjang: 53MM.
Prinsip operasi dan ruang lingkup penerapan penjepit pemotongan variabel ukuran
|
Lokasi irisan |
A |
B |
C |
D |
E |
|
Jarak antara irisan dan golok |
12,20±0,2 mm |
12,60±0,2 mm |
13±0.2mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Pisau yang direkomendasikan |
|
Fijikura TC-30 |
Sumitomo FC-6S |
NWC Co.Ltd. OFC-1 |
|
|
Panjang pemotongan |
29,4 milimeter |
29,4 milimeter |
29.4mm |
29,4 milimeter |
29,4 milimeter |
|

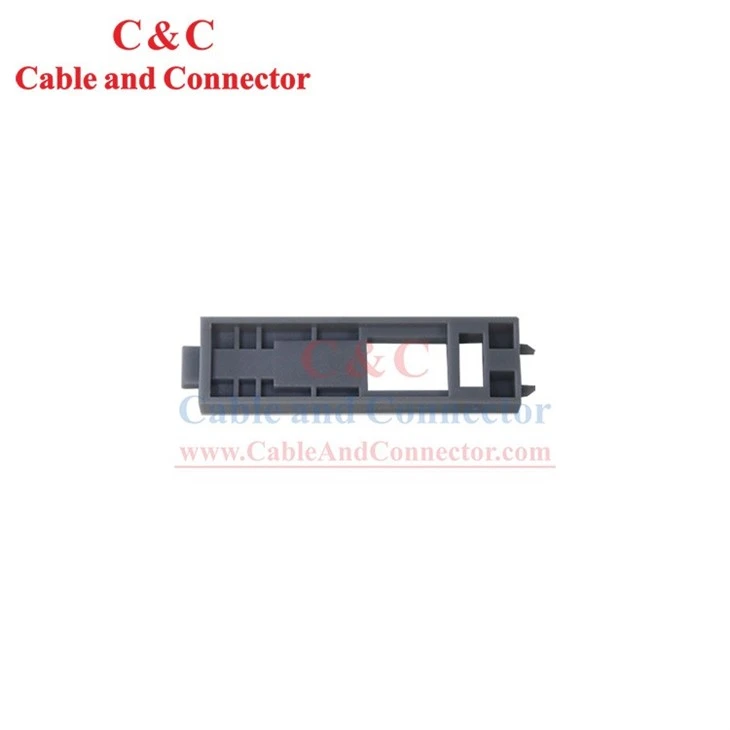

Catatan: default klem pemotong bantu ada di C. |
|||||
Metode pemeriksaan panjang pemotongan serat dan metode penyesuaian penjepit pemotongan tambahan
|
|
Φ0kabel .25mm ditekuk dalam alur V |
Pemeriksaan panjang |
Menyesuaikan metode penjepit pemotongan bantu |
|
1 |
Tidak ada pembengkokan atau pembengkokan kecil |
Terlalu pendek |
Sesuaikan ke lokasi B (panjangnya bertambah {{0}},4 mm) atau lokasi A (panjangnya bertambah 0,8 mm) |
|
2 |
Ketinggian lentur serat mendekati atau sedikit lebih tinggi dari alur V |
Oke |
Ketidaksesuaian |
|
3 |
Ketinggian lentur serat mendekati atau lebih tinggi dari panah |
Terlalu panjang |
Sesuaikan dengan lokasi D (kurangi panjang {{0}},4 mm) atau lokasi E (kurangi panjang 0,8 mm) |
